Panel de consola central para el Peugeot 106 de ALCOR Racing

Peugeot 106 · ALCOR Racing

Diseño 3DImpresión técnicaABS-GF

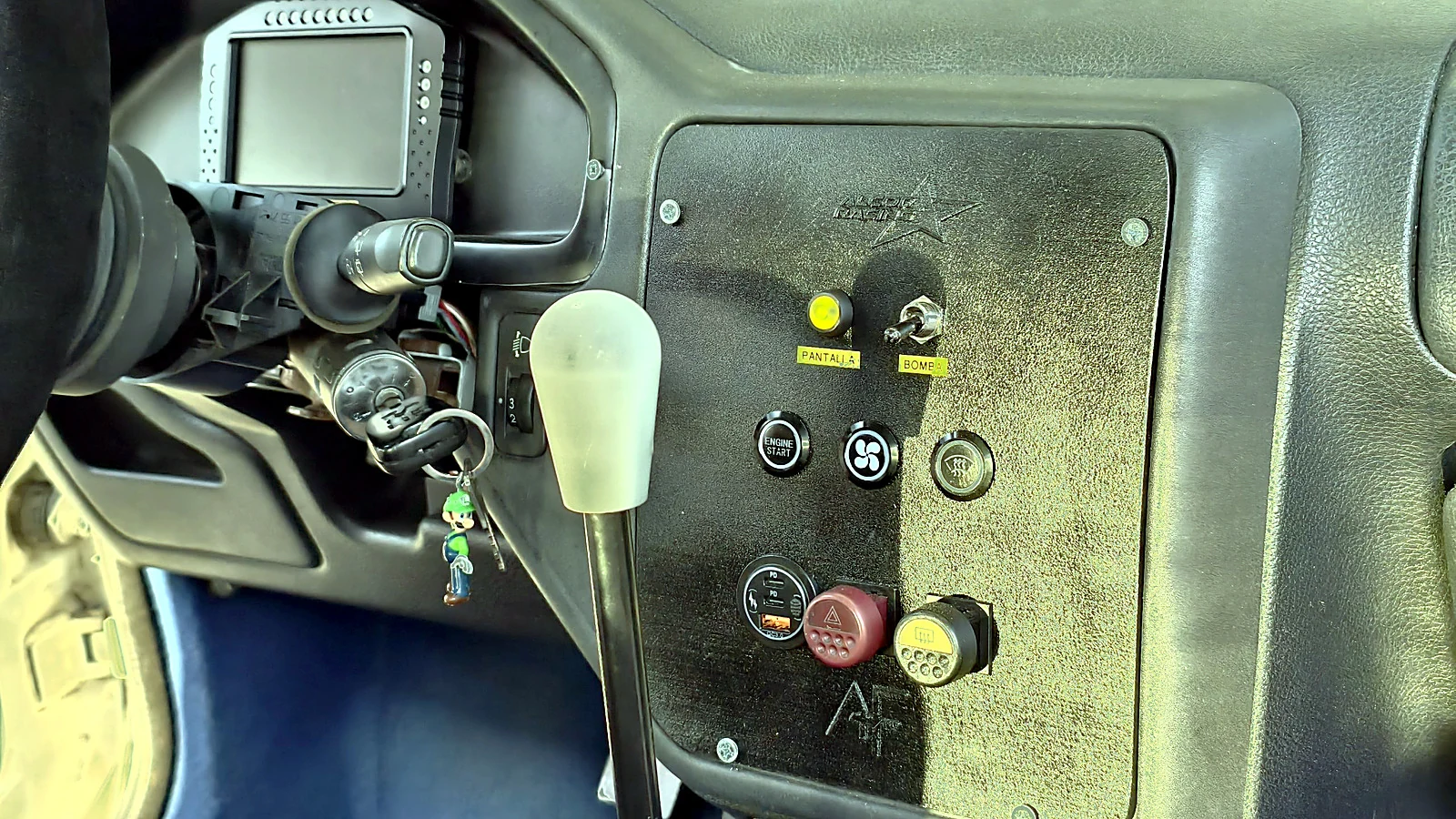

Panel de consola central impreso en 3D montado en el Peugeot 106 de ALCOR Racing, con los ocho mandos instalados y etiquetados y la pantalla de datos al fondo
Panel de consola central impreso en 3D montado en el Peugeot 106 de ALCOR Racing, con los ocho mandos instalados y etiquetados y la pantalla de datos al fondo

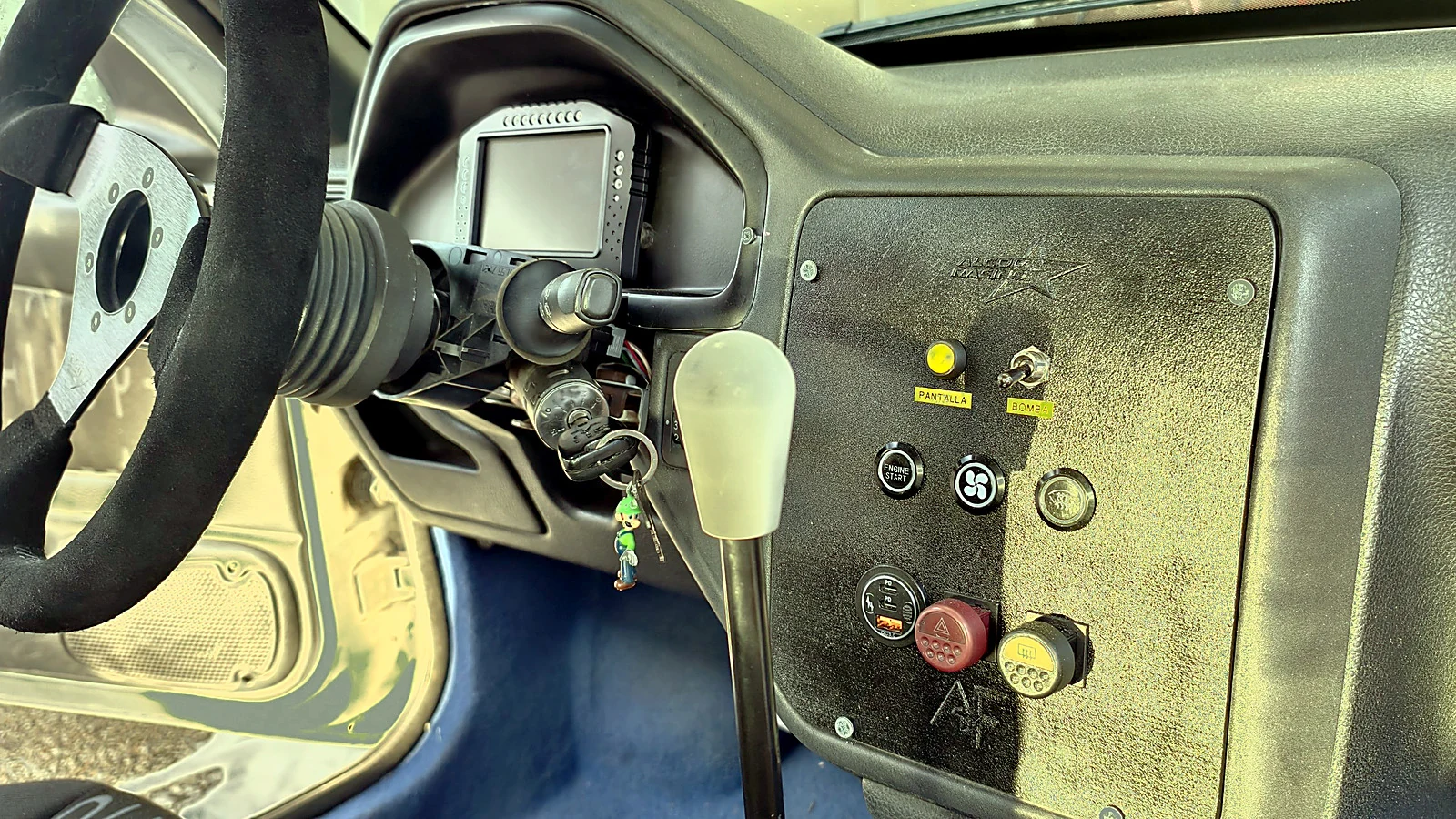

Puesto de conducción del 106 de rallye: el volante, la pantalla de datos y el panel de mandos a la derecha de la columna de dirección
Puesto de conducción del 106 de rallye: el volante, la pantalla de datos y el panel de mandos a la derecha de la columna de dirección

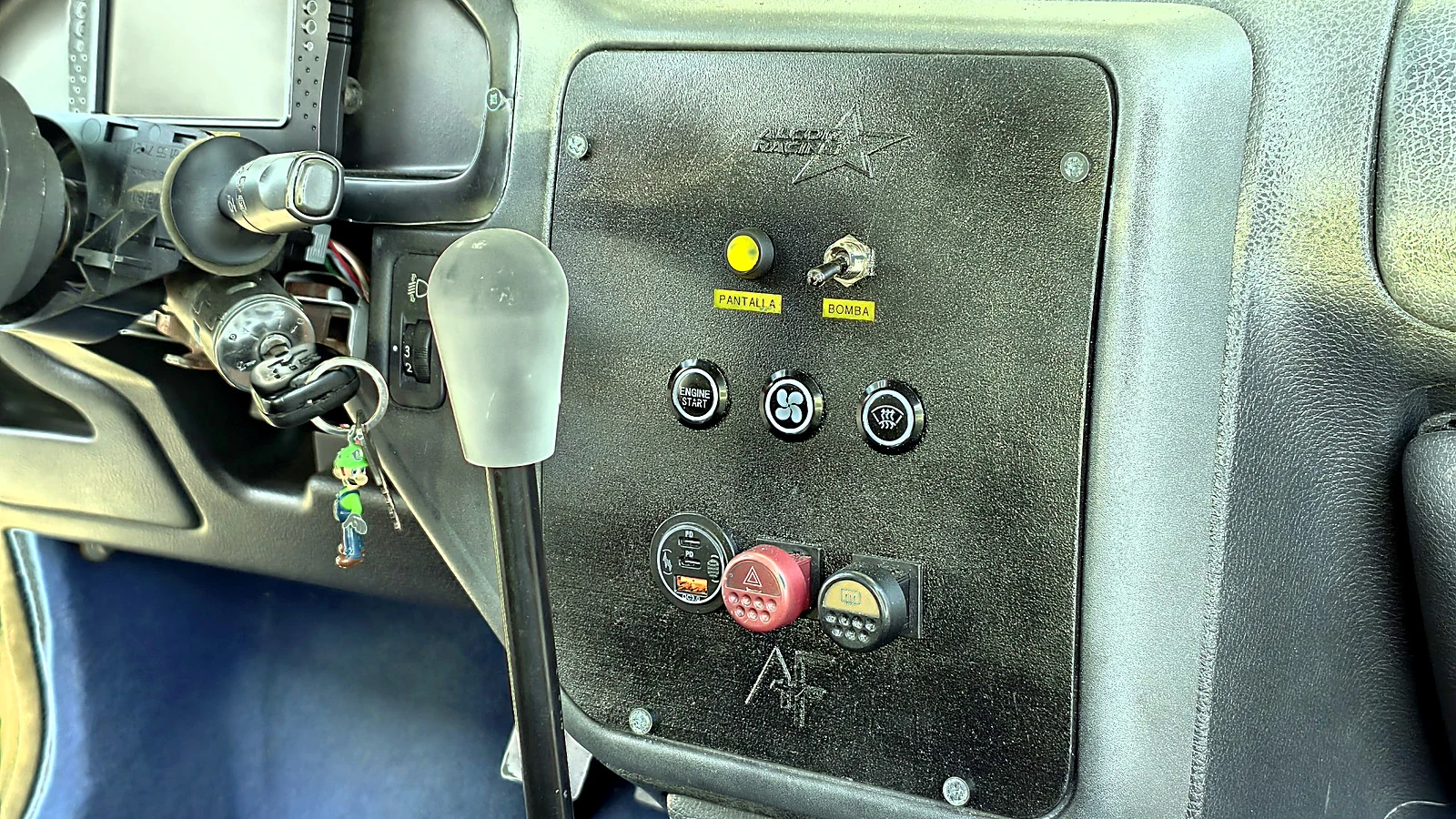

El panel visto de cerca, con los mandos etiquetados y el logotipo de AF grabado en la parte baja
El panel visto de cerca, con los mandos etiquetados y el logotipo de AF grabado en la parte baja
Render del panel de frente: los ocho huecos repartidos en tres filas, el logotipo de ALCOR Racing arriba y el de AF abajo, ambos grabados en relieve
Render del panel de frente: los ocho huecos repartidos en tres filas, el logotipo de ALCOR Racing arriba y el de AF abajo, ambos grabados en relieve

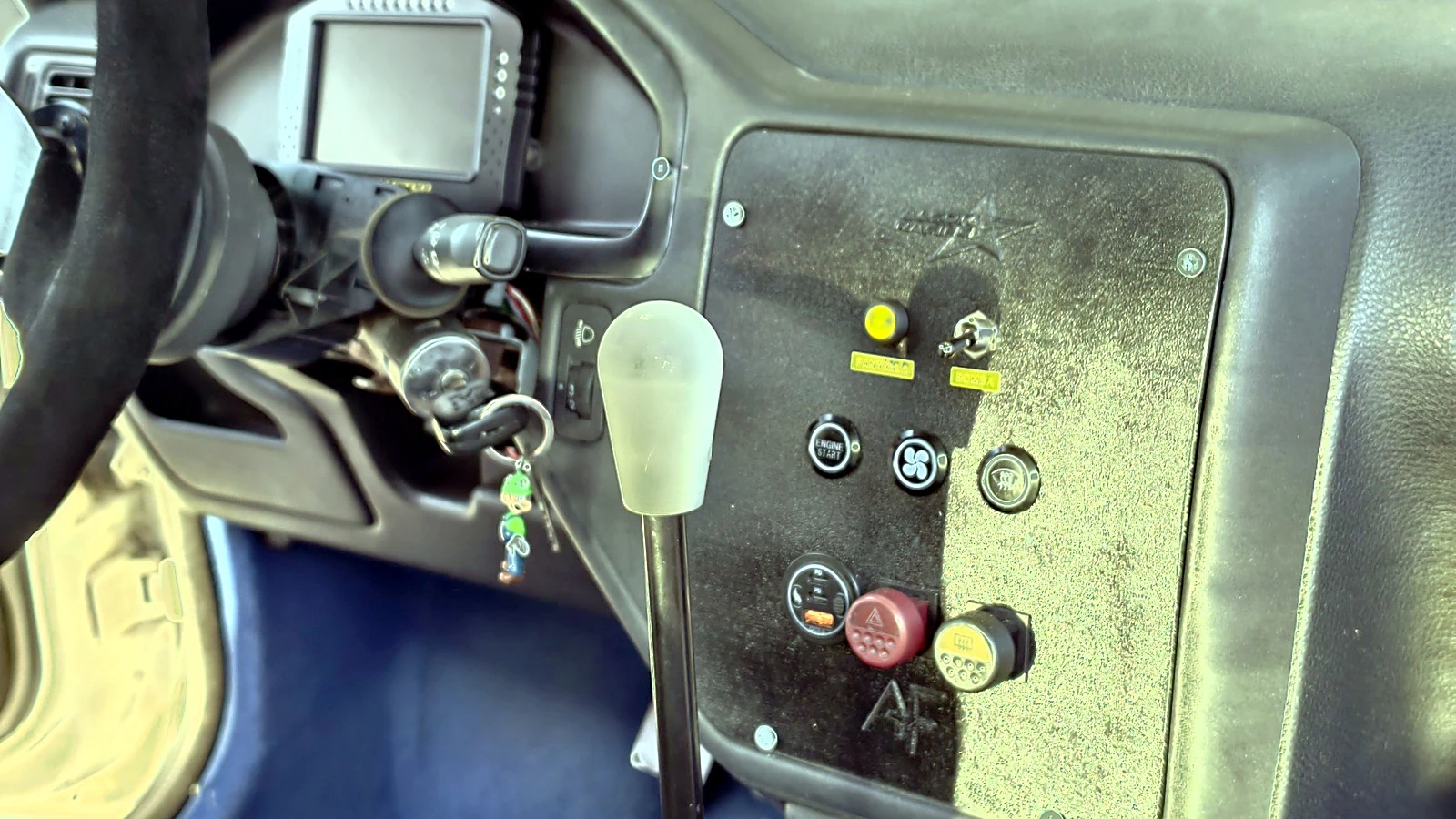

Detalle del panel montado: pulsadores de pantalla y bomba, arranque, ventilador y luneta, con el logotipo de ALCOR Racing grabado en relieve
Detalle del panel montado: pulsadores de pantalla y bomba, arranque, ventilador y luneta, con el logotipo de ALCOR Racing grabado en relieve

ALCOR Racing necesitaba reunir ocho mandos en la consola central de su 106 de rallye: dos pulsadores, tres interruptores, el enchufe, los inters y la luneta. El embellecedor de serie es una plancha lisa sin un solo hueco.

Lo que manda en el diseño es lo que no se ve. Por detrás, el panel lleva dos nervios que dejan una banda útil de 130 mm, y todo el reparto de mandos sale de ahí: abrirlo más habría entallado un nervio justo bajo el hueco más grande. Los cuatro taladros de anclaje de serie, respetados, así que entra sin tocar nada del coche.

Panel de 210 × 243 mm y 5 mm de espesor, con la misma curvatura que el salpicadero original. Impreso en ABS-GF, que aguanta el calor del habitáculo sin deformarse. Los logotipos van grabados en relieve a tres alturas: en una pieza de un solo color, la sombra del escalón es lo único que los hace legibles.

Montado y funcionando. El mismo panel se fabrica a medida para cualquier 106 con el reparto de mandos que haga falta.
